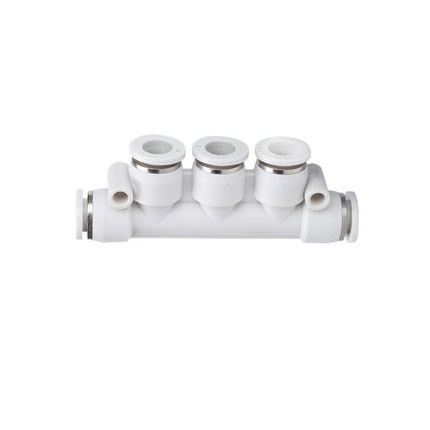

PK系列塑料五通氣動接頭
PK系列塑料五通氣動接頭（PK-4/6/8/10/12/14/16)
訂購代號
技術參數
|
型號 |
PK-4 |
PK-6 |
PK-8 |
PK-10 |
PK-12 |
|
|
流體介質 |
控制 |
|||||
|
最大壓力 |
1.32Mpa(13.5kgf/cm2) |
|||||
|
壓力范圍 |
正常壓力 |
0~0.9Mpa(0~9.2kgf/cm2) |
||||
| 低壓 |
-99.99~0Mpa(-750~0mmHg) |
|||||
|
溫度 |
0℃~60℃ |
|||||
|
適用氣管 |
PU管/尼龍氣管 | |||||
|
氣管外徑 |
4mm,6mm ,8mm,10mm,12mm |
|||||
|

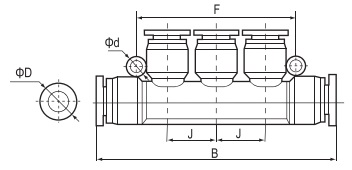

公制尺寸 |
φD |
φD1 |
φD2 |
H1 |
φd |
|
PK4 |
4 |
62.4 |
36.8 |
12 |
2.5 |
|
PK6 |
6 |
68.6 |
54.8 |
17.5 |
4 |
|
PK8 |
8 |
80.5 |
54.8 |
17.5 |
4 |
|
PK10 |
10 |
91.4 |
62.5 |
20.4 |
4 |
|
PK12 |
12 |
112 |
71 |
23 |
4 |
