PE系列三通T型氣動氣管快插接頭
PE系列三通T型氣動氣管快插接頭PE-4,PE-6,PE-8,PE-10,PE-12,PE-14,PE-16

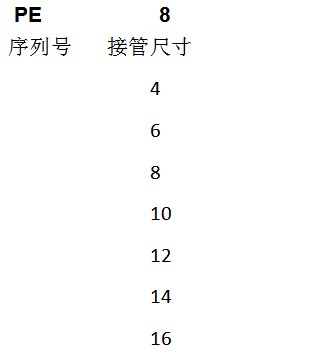

訂購代號
技術參數
型號
PE-4
PE-6
PE-8
PE-10
PE-12
PE-14
PE-16
流體介質
空氣
最大壓力
1.32Mpa(13.5kgf/cm2)
壓力范圍
0~0.9Mpa(0~9.2kgf/cm2)
-99.99~0Mpa(-750~0mmHg)
溫度
0℃~60℃
適用氣管
氣管外徑
4mm,6mm ,8mm,10mm,12mm,14mm,16mm

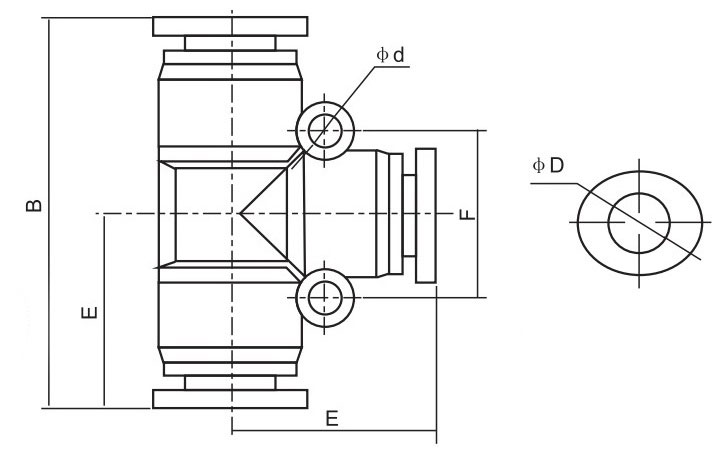

尺寸圖
正常壓力
低壓
PU氣管/尼龍管
公制接管
φD
B
E
F
φd
PE-4
4
36.6
18.3
/
/
PE-6
6
41
20.5
16
3.5
PE-8
8
46
23
20
4.5
PE-10
10
56.6
28.3
24
4.5
PE-12
12
58.6
29.3
27.7
5
PE-14
14
60.8
30.4
25.8
4
PE-16
16
69
34.5
33
4
